大型儲罐吊裝中焊罐電動麻豆视频官网數量及提升杆長度的計算方法

（1）受力分析，確定電動麻豆视频官网數量。

①根據現場施工工具選用 20t 電動麻豆视频官网，單台額定起重量20000kg。

②提升最大重量 G=Gb+Gd+Gf=206000kg式中：Gb 為儲罐壁板 182000kg；Gd 為儲罐頂蓋 16000kg；Gf 為加強圈及附屬件 8000kg。

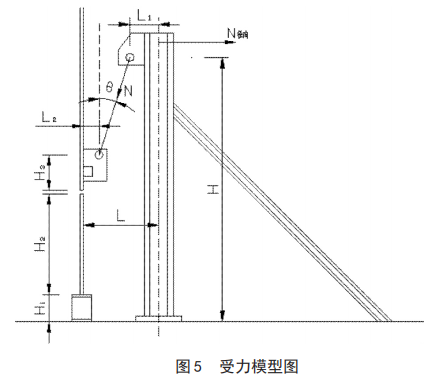

③電動麻豆视频官网最大受力總和 N=μG/cosθ式中：μ 為電動麻豆视频官网的安全係數 1.5；θ 為電動麻豆视频官网與壁板的夾角，θ 越大 N 越大, 即電動麻豆视频官网受力隨著提升高度的增加而增大，按最大提升高度計算。θ=arctan(L-L1-L2)/（H-H1-H2-H3）；L 為立柱中心距壁板內側距離 600mm；L1 為立柱中心距上吊耳中心距離 180mm；L2 為壁板內側距下吊耳中心距離 220mm；H 為立柱高度4000mm；H1 為臨時座墊高度 300mm；H2 為最大壁板高度（亦是最大提升高度）2200mm；H3 為下吊耳高度 400mm經過計算θ=arctan (L-L1-L2)/（H-H1-H2-H3）=arctan

(600-180-220)/（4000-300-2200-400）=arctan200/1100=10.3°,從而得出 N=μG/cosθ=1.5×206000kg/cos10.3°=314061kg

④電動和麻豆视频官网數量計算 n=N/Ge式中：Ge 為電動麻豆视频官网額定起重量；得出 n=N/Ge=314056kg

/20000kg=15.7，取整為16。

（2）提升杆選用及其穩定性校核。提升杆的穩定性是關係到施工安全的重要因素。提升杆受徑向和軸向力。橫向拉杆及斜撐杆力 N 徑向平衡了電動麻豆视频官网的水平分力 （N×sinθ），故提升杆受力可近似考慮為豎直壓力，故提升杆受到外力為軸向壓力。

①提升杆受力 P=G/n=206000kg/16=12875kg

②提升杆臨近力 Plj=π2EI/L2

式中：E 為彈性模量。碳鋼彈性模量為 210×109N/m2；I 為壓杆最小慣性矩。鋼管 I=π（D4

-d）/64，D 為鋼管外徑，d 為鋼管內 4徑；L 為壓杆長度。此提升杆為一端固定，一端自由，取 L=2H。通過計算，得出部分常用無縫鋼管臨界力見表 1。

③為保證提升杆穩定，需 Plj≥μP

式中：μ 為安全係數，一般取 2.5～5；故 Plj 最小為Plj=μP=2.5×12875kg =32187.5kg。

④通過受力分析，在確保安全穩定的情況下，考慮施工成本等因素，選用無縫鋼管 φ168×7。
